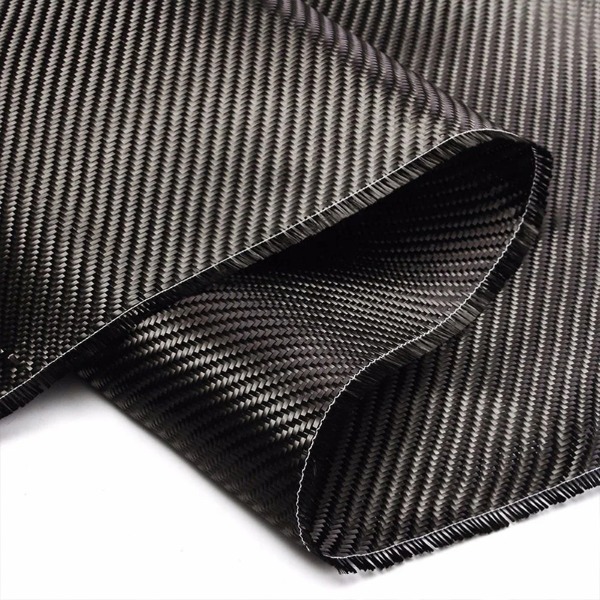

Nella ricerca di materiali che riducano la massa senza sacrificare le prestazioni meccaniche, gli ingegneri sono progressivamente passati dai metalli ai compositi avanzati. Tra questi, tessuto in fibra di carbonio si distingue come rinforzo primario per componenti strutturali leggeri. Questo tessuto, costituito da filamenti continui di carbonio, offre una combinazione di bassa densità, elevata resistenza alla trazione e rigidità eccezionale. Quando incorporato in una matrice polimerica, diventa la spina dorsale dei componenti utilizzati nel settore aerospaziale, automobilistico, delle attrezzature sportive e dell'ingegneria civile.
Capire perché il tessuto in fibra di carbonio è così efficace richiede di esaminarne le proprietà fondamentali, come si confronta con i materiali convenzionali e come la sua architettura può essere adattata a condizioni di carico specifiche.
La logica strutturale dietro il tessuto in fibra di carbonio
I componenti strutturali devono resistere alla flessione, alla torsione, alla tensione e alla compressione con una deflessione minima. La riduzione del peso amplifica l’efficienza: minore inerzia, minor consumo di carburante e maggiore manovrabilità. Il tessuto in fibra di carbonio raggiunge questo obiettivo attraverso tre caratteristiche chiave:
- Elevata rigidità specifica – La rigidità per densità unitaria è molte volte superiore a quella dell’acciaio o dell’alluminio.
- Anisotropia personalizzabile – La resistenza e la rigidità possono essere orientate lungo i percorsi di carico scegliendo i modelli di trama e le sequenze di impilamento degli strati.
- Tolleranza ai difetti – Il tessuto distribuisce crepe localizzate su più fibre, prevenendo cedimenti improvvisi.
A differenza del nastro unidirezionale, che fornisce rigidità in una direzione, il tessuto in fibra di carbonio offre proprietà bilanciate sul piano del tessuto. Ciò lo rende particolarmente adatto per gusci strutturali a pareti sottili, rivestimenti di pannelli sandwich e componenti con curvature complesse in cui i carichi provengono da più direzioni.
Proprietà dei materiali comparativi
Per apprezzare il vantaggio del tessuto in fibra di carbonio è utile un confronto diretto con i materiali strutturali tradizionali. La tabella seguente riassume gli indicatori meccanici normalizzati. Si noti che i valori esatti variano in base al tipo di fibra, all'architettura della trama e al sistema di resina, ma le posizioni relative rimangono coerenti.
| Materiale | Densità (g/cm³) | Resistenza alla trazione (rispetto all'acciaio) | Rapporto rigidità-peso (relativo) | Resistenza alla fatica |
|---|---|---|---|---|
| Acciaio dolce | 7.85 | 1.0 (base) | 1.0 | Moderato |
| Alluminio 6061 | 2.70 | 0.35 | 3.0 | Moderato |
| Tessuto composito in fibra di carbonio | 1,55–1,60 | 1,8–2,5 | 8–10 | Eccellente |
| Tessuto composito in fibra di vetro | 1.90–2.00 | 0,7–1,0 | 2,5–3,5 | Bene |
Come mostrato, il tessuto in fibra di carbonio offre un rapporto rigidità/peso circa 8-10 volte superiore a quello dell’acciaio. In termini pratici, una trave strutturale realizzata in tessuto di fibra di carbonio può pesare il 70-80% in meno di una trave in acciaio di pari rigidità alla flessione. Inoltre, la sua resistenza alla fatica sotto carico ciclico supera di gran lunga quella dei metalli, che è fondamentale per le strutture in movimento come i bracci dei robot, le superfici di controllo degli aerei o i telai delle biciclette.
Versatilità architettonica: intrecci e forme
Uno degli argomenti più forti a favore dell’utilizzo del tessuto in fibra di carbonio è l’ampia gamma di modelli di tessitura disponibili. Ciascun modello influenza la drappeggiabilità, il flusso della resina e l'isotropia meccanica.
| Tipo di tessuto | Drappeggiabilità | Caso d'uso tipico |
|---|---|---|
| Tessuto normale | Da basso a medio | Pannelli piatti, laminati sottili con buona stabilità |
| Twill (2/2) | Da medio ad alto | Componenti curvi, pannelli di carrozzeria automobilistica |
| Pettorina satinata (4HS, 8HS) | Molto alto | Particolari complessi a doppia curvatura, carenature aerospaziali |
| Tessuto unidirezionale | Basso (una sola direzione flessibile) | Cappucci per longheroni, travi ad alta rigidità |
Per i componenti strutturali leggeri, le armature twill e satin sono spesso preferite perché si adattano facilmente agli stampi senza grinze. Ciò garantisce una frazione volumetrica uniforme delle fibre e riduce al minimo la formazione di vuoti. Inoltre, l'ondulazione intrinseca del tessuto riduce leggermente la resistenza alla compressione rispetto al nastro unidirezionale, ma migliora notevolmente la tolleranza ai danni da impatto e la manipolazione durante la laminazione.
Ottimizzazione del caso di carico con tessuto in fibra di carbonio
I progettisti scelgono il tessuto in fibra di carbonio non solo per il risparmio di peso ma anche per l'efficienza direzionale. Ad esempio:
- Strutture dominate dalla flessione (ad esempio, bracci di droni, arti protesici): posizionare gli strati di tessuto con fibre orientate a 0° e ±45° per bilanciare la rigidità longitudinale e la resistenza al taglio.
- Alberi sottoposti a torsione (ad esempio, alberi di trasmissione, pale del rotore): utilizzare un tessuto in sbieco di ±45° o un telaio combinato e strati elicoidali.
- Pannelli soggetti a urti (ad es. pavimenti di auto da corsa, custodie protettive): Strato di tessuto satinato con sottile interfogliamento di strati termoplastici rinforzati.
Poiché il tessuto in fibra di carbonio è disponibile in gradi di modulo intermedio, alto e standard, la rigidità può essere regolata con precisione senza modificare la geometria. Questo approccio modulare evita un'eccessiva ingegnerizzazione e riduce gli sprechi di materiale.
Compatibilità di produzione
Un altro motivo per cui il tessuto in fibra di carbonio domina i componenti strutturali leggeri è la sua compatibilità con i processi di fabbricazione consolidati. I metodi chiave includono:
- Indurimento in autoclave per layup del preimpregnato – Massima qualità per il settore aerospaziale. Il tessuto viene fornito pre-impregnato di resina, offrendo un preciso allineamento delle fibre.
- layup bagnato/layup manuale – Adatto per pezzi unici di grandi dimensioni come pale di turbine eoliche o parti automobilistiche personalizzate.
- Stampaggio a trasferimento di resina (RTM) – Il tessuto viene posto asciutto in uno stampo chiuso, quindi viene iniettata la resina. Eccellente per produzioni di medi volumi con buona finitura superficiale.
- Infusione sotto vuoto – Ideale per pannelli compositi di grandi dimensioni; il tessuto funge da mezzo di flusso, garantendo una distribuzione uniforme della resina.
Ciascun metodo sfrutta la capacità del tessuto di mantenere uno spessore uniforme, resistere al lavaggio delle fibre (movimento durante l’iniezione della resina) e fornire proprietà meccaniche prevedibili. Rispetto alla fibra di vetro a stuoia casuale o alla fibra di carbonio tritata, il tessuto in fibra di carbonio intrecciato offre una maggiore sicurezza progettuale.
Considerazioni economiche e sul ciclo di vita
Sebbene il tessuto in fibra di carbonio abbia un costo di materia prima più elevato rispetto ai metalli o alla fibra di vetro, il suo valore del ciclo di vita per i componenti strutturali leggeri è spesso superiore. La massa ridotta porta a un consumo energetico inferiore nelle applicazioni in movimento. Per le strutture statiche come ponti o portali robotici, i componenti più leggeri consentono telai di supporto più piccoli e fondazioni più economiche.
Inoltre, la riparazione di laminati di tessuto in fibra di carbonio danneggiati è fattibile tramite patch bonding o iniezione di resina, prolungandone la durata. Le tecnologie di riciclaggio (pirolisi, solvolisi) sono maturate, consentendo il recupero di tessuti puliti in fibra di carbonio da componenti a fine vita per l’utilizzo in applicazioni non critiche. Questo potenziale circolare rafforza la posizione del materiale nelle industrie focalizzate sulla sostenibilità.
Limitazioni e precauzioni di progettazione
Nessun materiale è perfetto. Gli ingegneri devono riconoscere le limitazioni specifiche del tessuto in fibra di carbonio:
- Modalità di fallimento fragile – A differenza dello snervamento del metallo, la frattura del composito può essere improvvisa. La progettazione richiede fattori di sicurezza e ridondanza.
- Corrosione galvanica – Il contatto diretto con alluminio o acciaio in ambienti umidi provoca corrosione galvanica. Gli strati di isolamento elettrico sono obbligatori.
- Conduttività termica – Le fibre di carbonio sono elettricamente e termicamente conduttive, il che può richiedere isolamento in applicazioni elettroniche o criogeniche.
- Sigillatura del bordo tagliato – I bordi del tessuto grezzo possono sfilacciarsi; i laminati rifilati necessitano di sigillatura per impedire l'ingresso di umidità.
Quando questi fattori vengono affrontati adeguatamente, il tessuto in fibra di carbonio rimane una scelta impareggiabile per i componenti strutturali leggeri.
Conclusione
Il tessuto in fibra di carbonio offre una proposta unica per componenti strutturali leggeri: eccezionale rigidità in rapporto al peso, anisotropia progettabile, architetture di trama multiple e compatibilità con i processi compositi standard. Sebbene il costo iniziale e i guasti fragili richiedano un'attenta progettazione, i vantaggi in termini di riduzione della massa, durata a fatica e adattabilità non hanno eguali rispetto ai metalli convenzionali o ai tessuti in fibra di vetro.
Domande frequenti
Q1: Il tessuto in fibra di carbonio può essere utilizzato per parti strutturali portanti senza rinforzo metallico?
SÌ. Molti componenti portanti, come le travi del pavimento degli aerei, le monoscocche delle auto da corsa e i bracci robotici, sono realizzati interamente con materiali compositi in tessuto di fibra di carbonio. Il design e lo spessore adeguati dello strato vengono scelti per gestire i carichi previsti senza inserti metallici. A volte vengono aggiunti raccordi metallici ai giunti bullonati per ridurre le concentrazioni di sollecitazioni sui cuscinetti.
Q2: Il tessuto in fibra di carbonio è più rigido dell'alluminio o dell'acciaio?
In termini assoluti, il tessuto in fibra di carbonio a modulo standard (rigidità ~70 GPa) è meno rigido dell’acciaio (~200 GPa) ma più rigido dell’alluminio (~69 GPa). Tuttavia, a causa della sua bassa densità (1,6 contro 2,7 g/cm³ per l'alluminio), la sua rigidità specifica (rigidità/densità) è circa tre volte superiore a quella dell'alluminio e otto volte superiore a quella dell'acciaio. Per i progetti critici in termini di peso, questo rende il tessuto in fibra di carbonio effettivamente “più rigido per chilogrammo”.
Q3: Il tessuto in fibra di carbonio richiede strumenti speciali per il taglio e la perforazione?
SÌ. Gli utensili standard in acciaio si consumano rapidamente. Per i tessuti asciutti si consigliano forbici in ceramica o carburo. Per i laminati polimerizzati, sono necessarie punte e bave diamantate per prevenire la delaminazione. Si consiglia l'estrazione con aspirazione perché la polvere di carbonio è elettricamente conduttiva e può danneggiare i componenti elettronici.
Q4: Come si comporta il tessuto in fibra di carbonio alle alte temperature?
La fibra stessa mantiene la resistenza sopra i 1000°C in un'atmosfera inerte, ma la matrice polimerica (tipicamente epossidica) limita la temperatura di servizio a 80–180°C per le resine standard. Le resine ad alta temperatura (bismaleimide, poliimmide) estendono l'intervallo fino a 230–300°C. Per applicazioni superiori a 300°C è possibile utilizzare tessuti in fibra di carbonio con matrici ceramiche (compositi CMC).
Q5: Il tessuto in fibra di carbonio può essere incollato in modo sicuro ai componenti strutturali metallici?
Sì, ma con precauzioni. Uno strato di tessuto isolante in fibra di vetro viene spesso posizionato tra il tessuto in fibra di carbonio e il metallo per prevenire la corrosione galvanica. Il fissaggio adesivo mediante resina epossidica strutturale è più forte del fissaggio meccanico per giunti composito-metallo, a condizione che la superficie metallica sia adeguatamente preparata (sabbiatura, agenti di accoppiamento al silano).
